【Fernandes・ZO-3 DIGI-ZO】（フェルナンデス・ゾウさん・デジゾー）修理！スイッチ交換！！
【Fernandes・ZO-3 DIGI-ZO】
（フェルナンデス・ゾウさん）
修理！スイッチ交換方法。
【Fernandes ZO-3（DIZI-ZO）解説】
ギタリストの皆様にはお馴染みの、ギターブランド、Fernandes！！
中でもFernandes・ZO-3 DEGI-ZO
（フェルナンデス・ゾウさん デジゾウ）
は、ZO-3の中でも、Digitechとの共同開発で、
初心者から玄人まで、かなり楽しめる！！
パフォーマンスの良い！
素晴らしいギターでおススメです！！
（※当方は、ギター歴20年の全然上達しない下手くそギターリストですが、、、）
※ZO-3 DIZI-ZOは廃盤品になっているので高値になってきています。
是非、1本持っておく事をおススメします。
楽天市場より
PR
 |
価格:49,800円 |
【Fernandes ZO-3】
（他の種類のZO-3）
は下記からご参照ください。
PRを含みます。
 |
FERNANDES ZO-3 BLUE スピーカー内蔵ミニエレキギター ブルー ソフトケース付き 【フェルナンデス ゾウさんギター】 価格:39,600円 |
フェルナンデス ZO-3 楽天市場はこちら
（島村楽器・イケベ楽器など）
 |
|
フェルナンデス エレキギター ZO-3 '19 YELLOW W/SC 新品価格 |

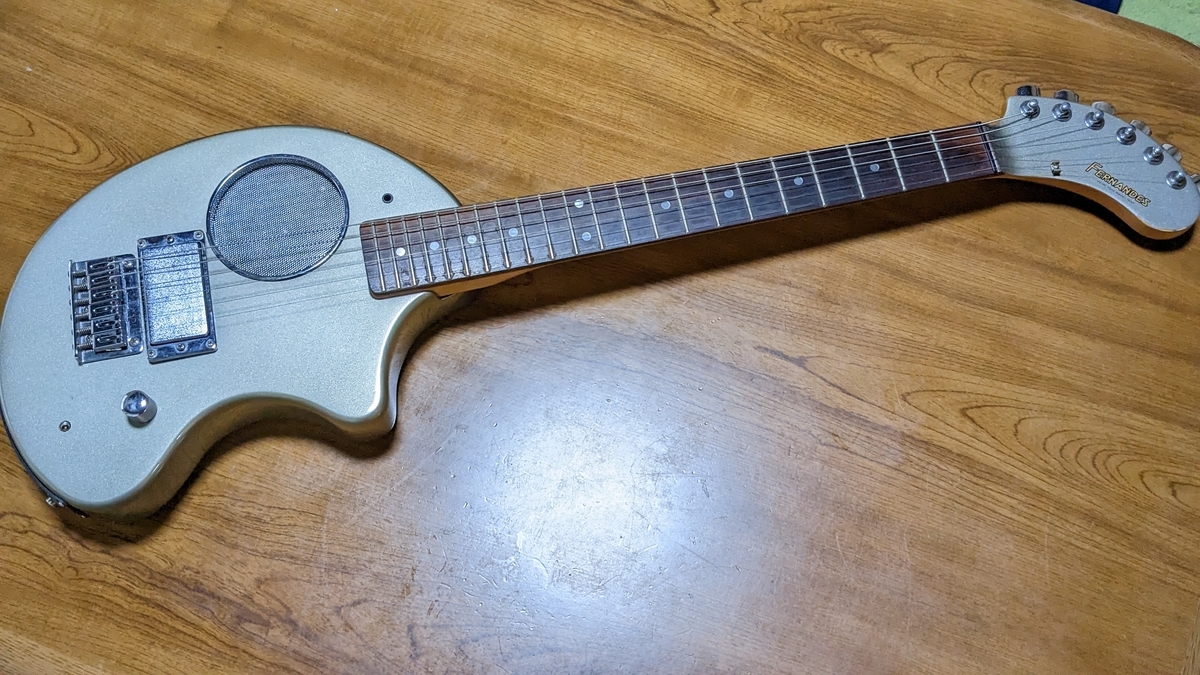

【修理理由】
フェルナンデス・ゾウさん（Fernandes・ZO-3 DEGI-ZO）
スイッチが壊れており、電池では音が出なく、エフェクトも出来ない状態の、ZO-3（DIGI-ZO）をジャンクで購入しました。
ジャンク品として格安にて販売していたので、スイッチ交換の修理に、
挑戦してみました！
スイッチの交換作業について詳しくご紹介します。
修理作業は難しそうに見えますが、実際にチャレンジしてみると、
意外と簡単だったんです！！
ぜひ、私の体験を通じて、
ご参考にして修理いただければと思います。
【スイッチ交換したほうが良い方】
〇フェルナンデス・ZO-3さんのギターは素晴らしい音色を持っている一方、長い間使用するとスイッチの動作が不安定になることがよくあります。
プレイ中に音が途切れたり、スイッチ操作がスムーズでなくなるなどの問題が生じている方、
これでは本来のパフォーマンスを発揮できません。
こういった方には、スイッチ交換をおススメします。

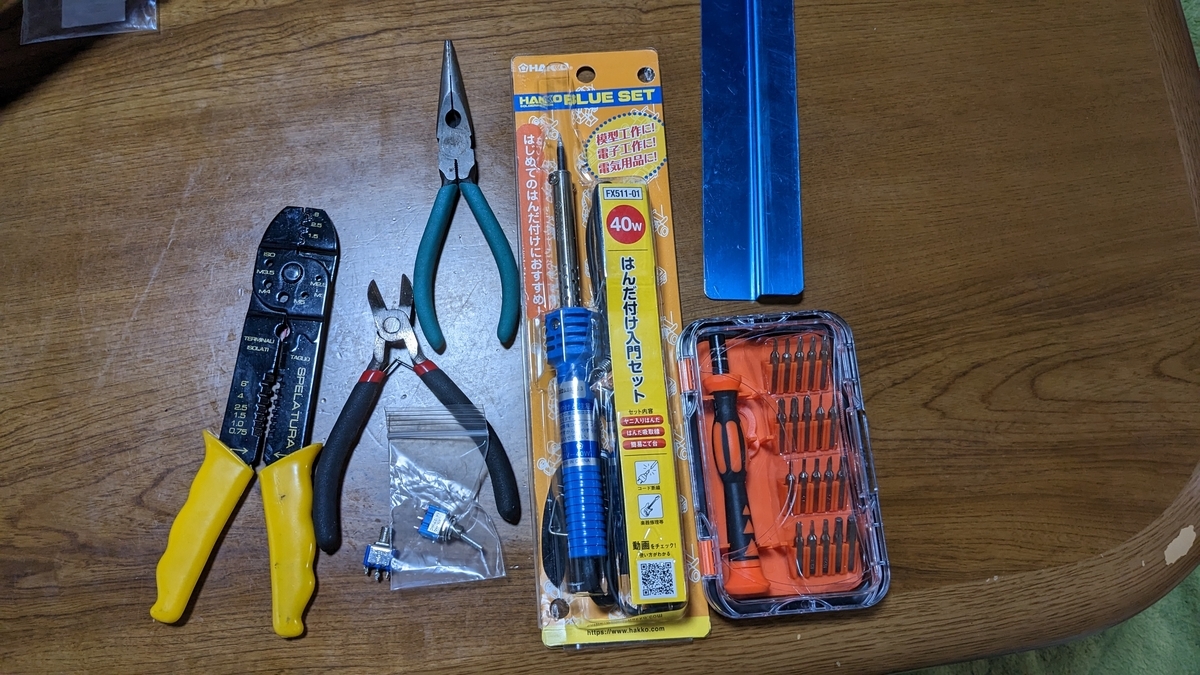

【スイッチ交換に必要な物】
全部ダイソー（100均）と Amazon で全て揃いました。
合計２０００円くらいでした。

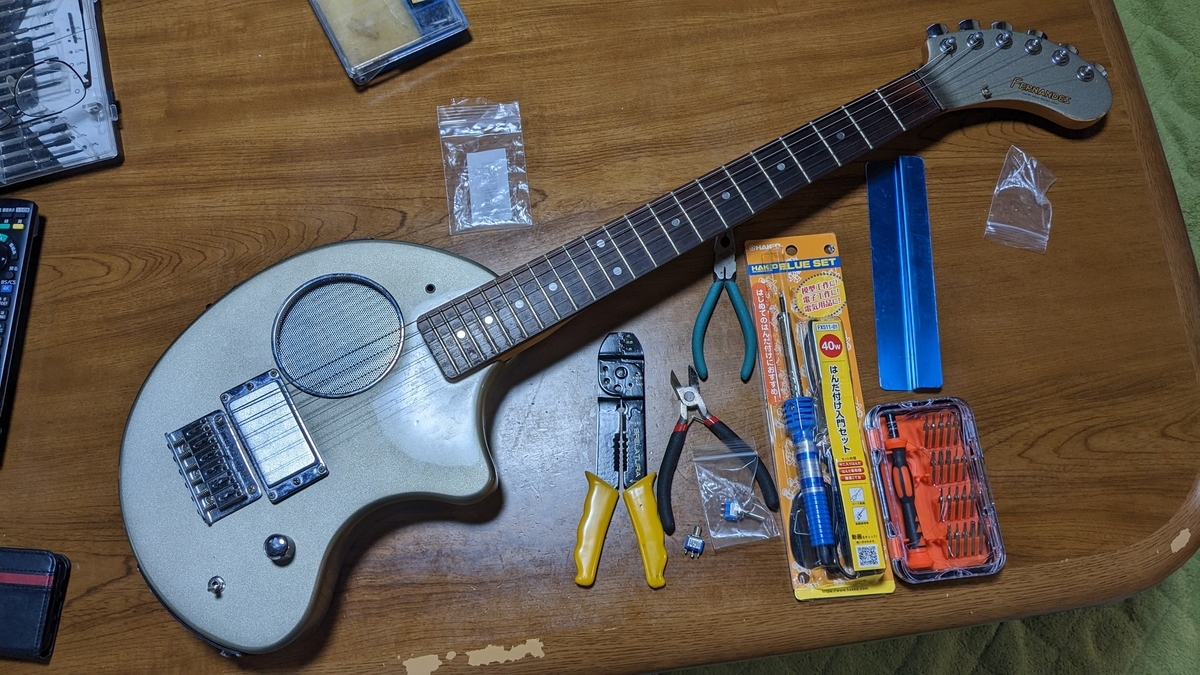

〇スイッチ交換作業に必要な工具やパーツの紹介。
（下記をそろえればスイッチ交換出来ます。）
・精密プラスドライバー
（私はダイソー 100円均ーの物を使いました。
安くて良い方は100均か下記のドライバーをどうぞ！！
個人的には、ネジが錆びて硬かってなめそうになったので、
良い精密ドライバーをおススメします。）
PR
 |
|
E-Value 精密ドライバーセット 三角・Y型・トルクスネジ対応 22個セット EPS-670 新品価格 |

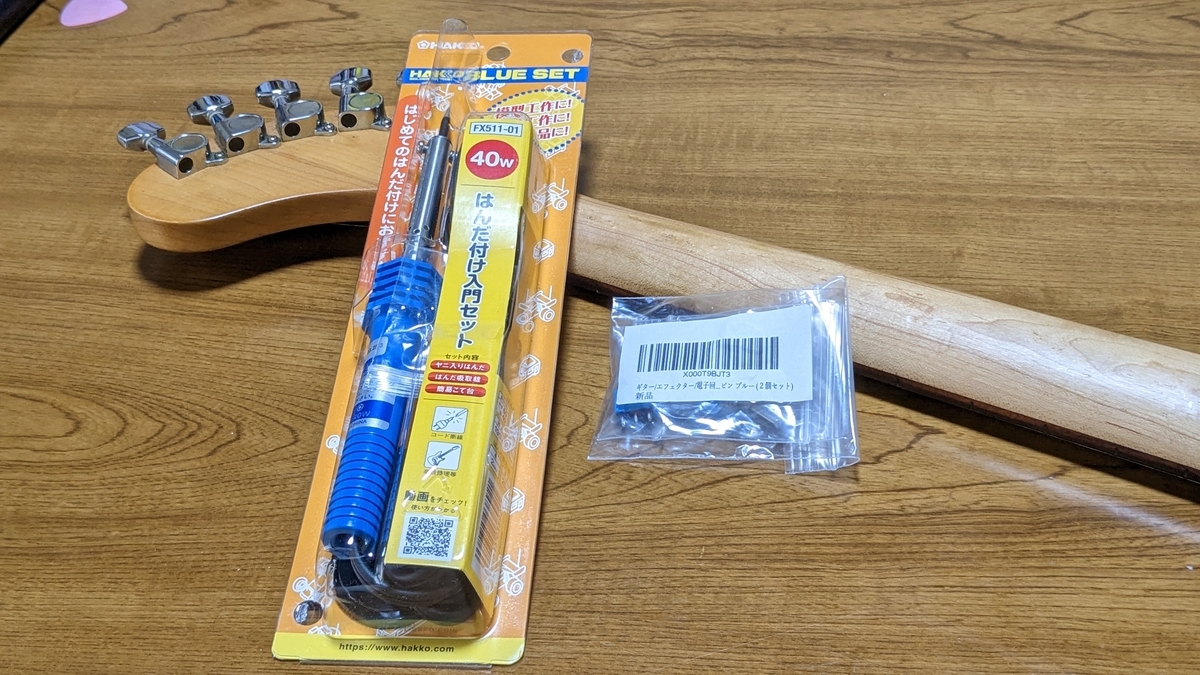

・はんだごて
（Amazonで購入 約600円）
はんだごてはダイソー100均一で５５０円で売っていますが、
30Wなので暖かくなるまで時間がかかるのと、
はんだ・はんだ置きも買うと７７０円掛かるので、
Amazonのこちらを使いました。
PR
 |
|
白光(HAKKO) BLUE SET 電気器具/電気部品用はんだこてセット 40W はんだ/吸取線/簡易こて台付き FX511-01 新品価格 |
・新しいスイッチ
（Amazonで2つ入り 498円）
失敗や不良品であった時の為、2つ入りを買いました。
私が購入した商品
PR
 |
ギター/エフェクター/電子回路用 ミニスイッチ ON-ONタイプ １回路２接点３ピン ブルー (２個セット) 新品価格 |
※注
事前にギターを開けて 2接点３ピン（配線を通す所（下部）が3つ）である事を確認しています。
※事前にギターを開けて、2接点３ピン（下部が3つ）か２回路２接点６ピン（下部が6つ）かを確認し購入しましょう。
２回路２接点６ピンの場合はこちら
PR
 |
ギター/エフェクター/電子回路用 ミニスイッチ ON-ONタイプ ２回路２接点６ピン ブルー (２個セット) 新品価格 |
・ニッパー
100均ーの物で充分です。
（私は持っていたので、０円）
ご参考までに、下記をどうぞ
PR
 |
BANDAI SPIRITS エントリーニッパー(ホワイト) 新品価格 |
・電工ペンチ
配線を出す為、電工ペンチがおススメ！です。
ニッパーでも可・ですが、配線が短い為、失敗しにくい電工ペンチを使うと良いです。
持っていない方は、何かと役に立つので1つ持っておく方が良いです。
（私は持っていたので、０円）
PR
 |
エーモン(amon)ターミナル&ツールセット 配線作業ができる電工ペンチと端子のセット 3362 新品価格 |
・モンキーレンチ
（六角ネジを回せるものなら何でも良いです。）
モンキーレンチが使いやすかったです。（私は持っていたので、０円）
PR
 |
新品価格 |
以上があれば、スイッチ交換出来ます。
（無くても良いですが、配線をつかむ為、ラジオペンチがあれば便利ですよ）
【スイッチ交換手順】
※修理作業を始める前にギターの電源を切っておきましょう。

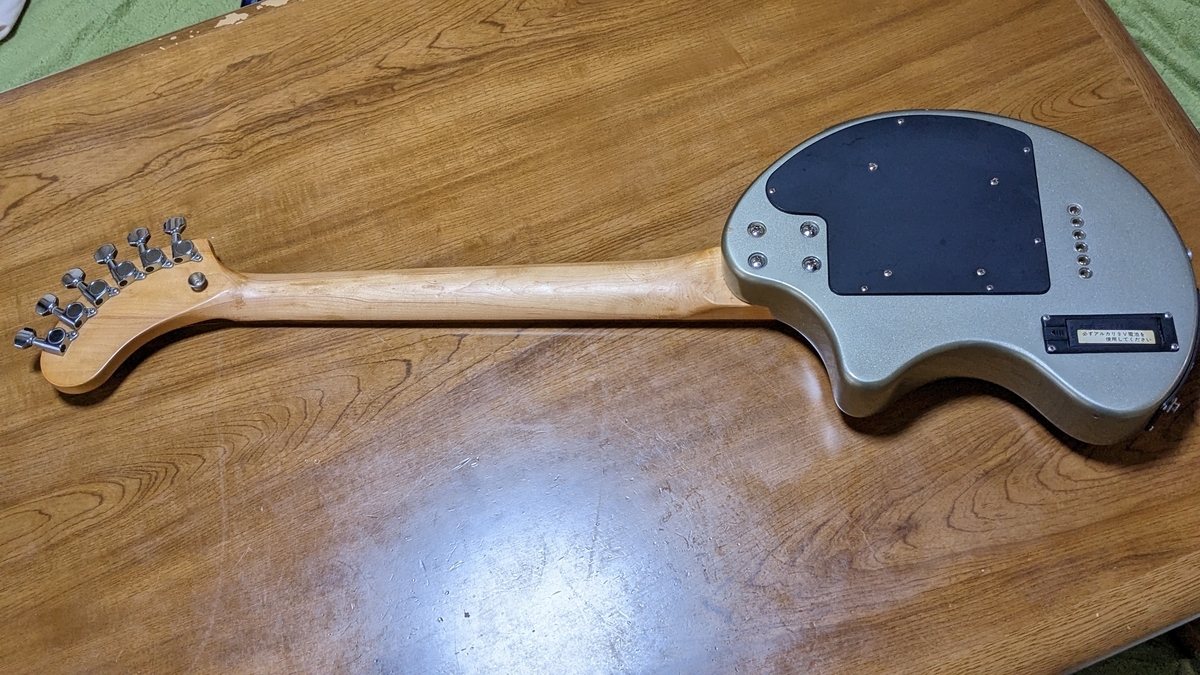

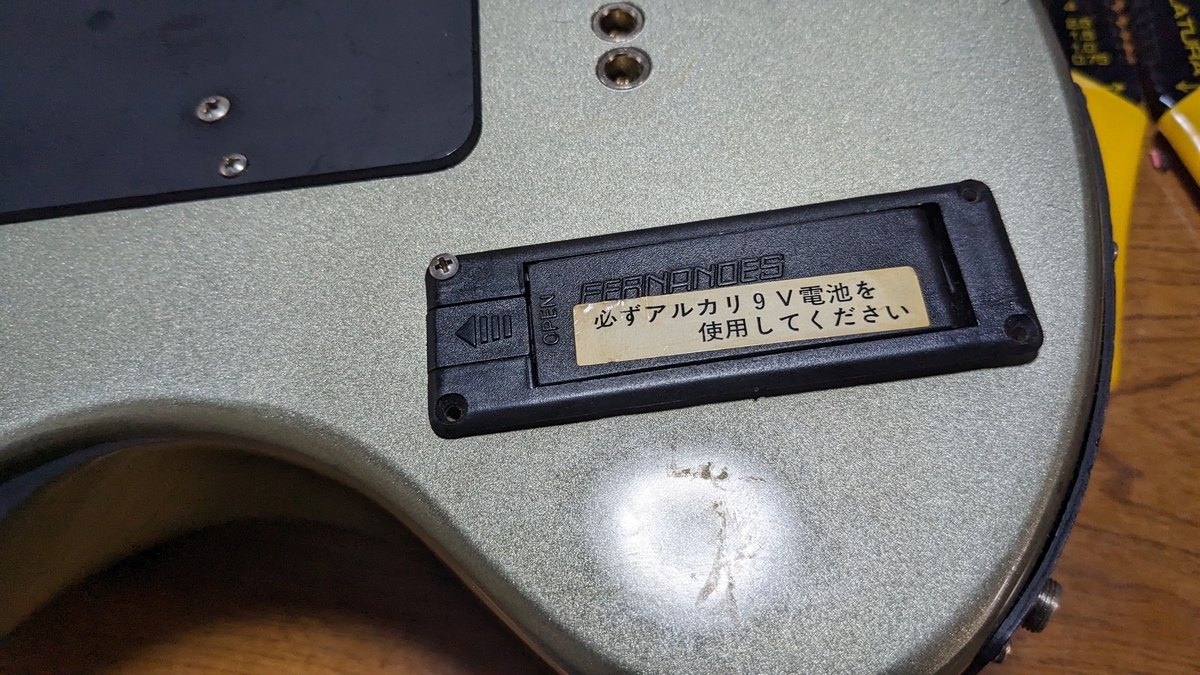

・ステップ1

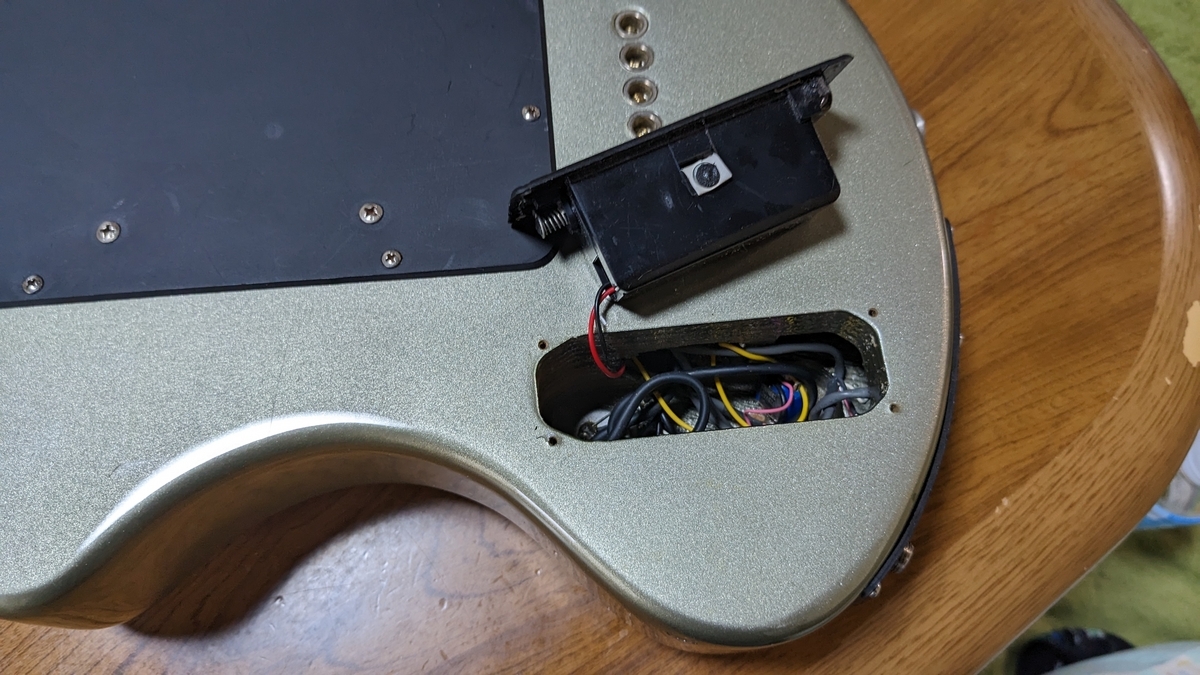

ZO-3 DIZI-ZOの電池ボックスのネジを外して開く。
・ステップ2
スイッチを出す。

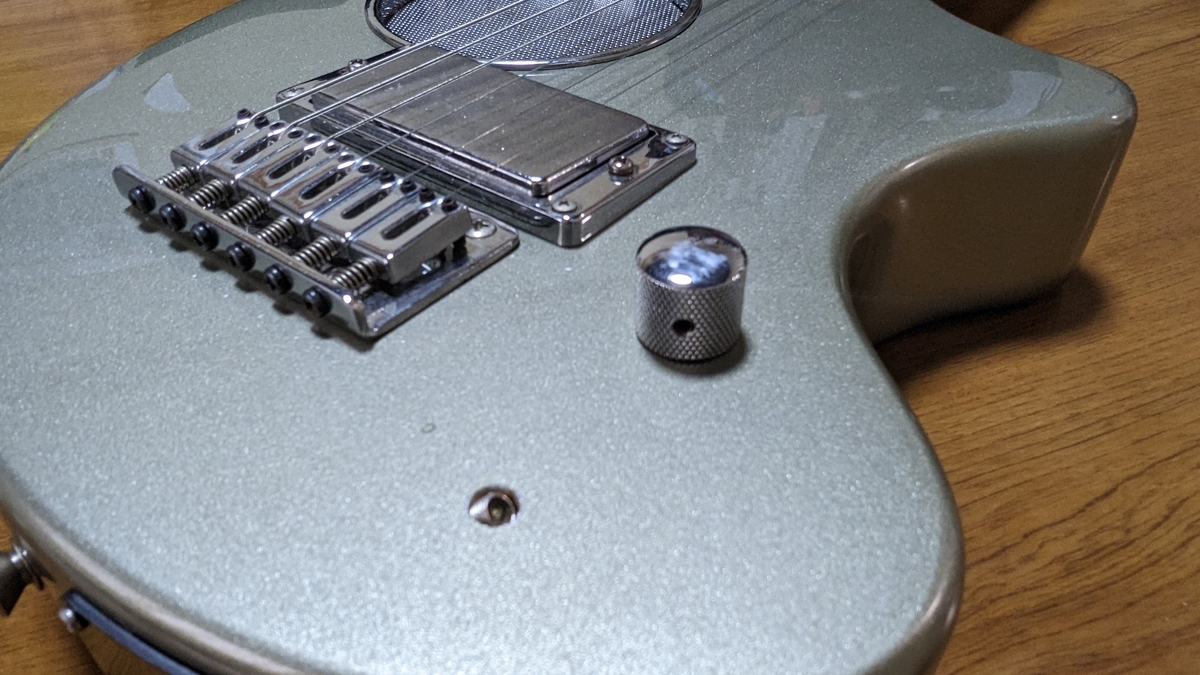

〇私の場合はスイッチが折れていたので、
左のような状態でしたから、後ろから直ぐに出ました。
（※通常の交換はスイッチが出ている状態なので、
スイッチ下のネジをペンチ等で外して、後ろからスイッチを出しましょう。）

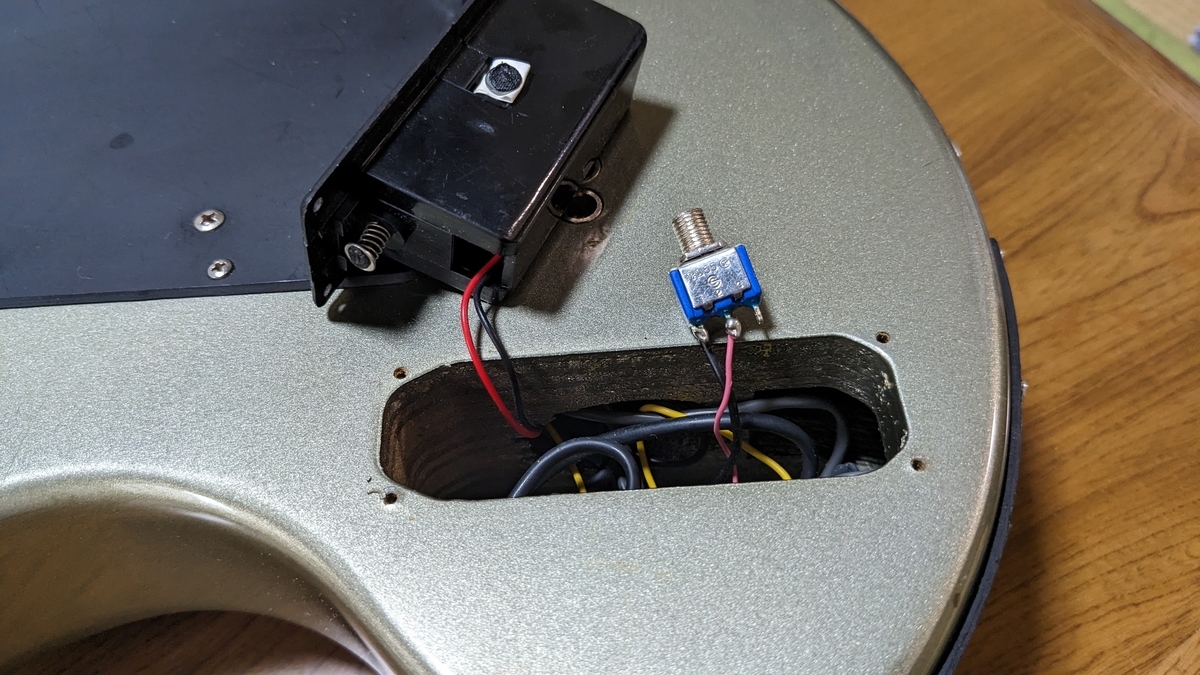

・ステップ3

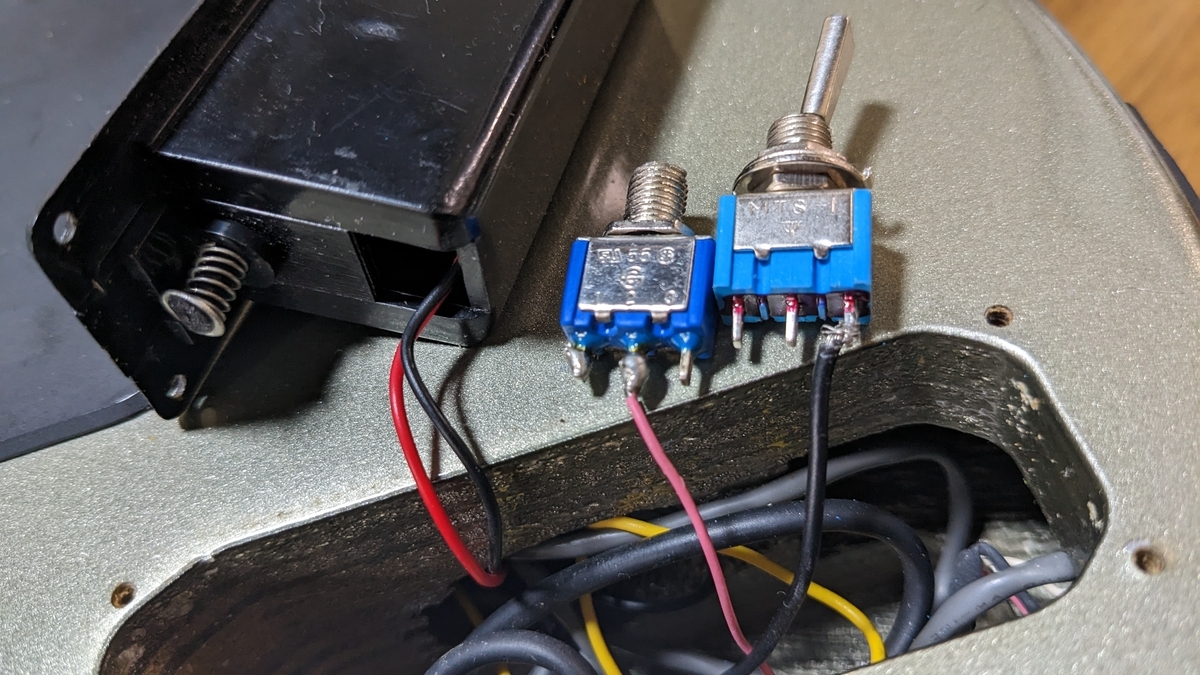

古いスイッチを新しいスイッチに付け変える。
〇古いスイッチから、ニッパーで切り外して電工ペンチで配線を出す。
※注 正しい配線にする為、一つづつ取り外して、一つづつ差し込みます。
上記のように、古いスイッチの配線と同じようになるように、１つづつ付けて下さい。

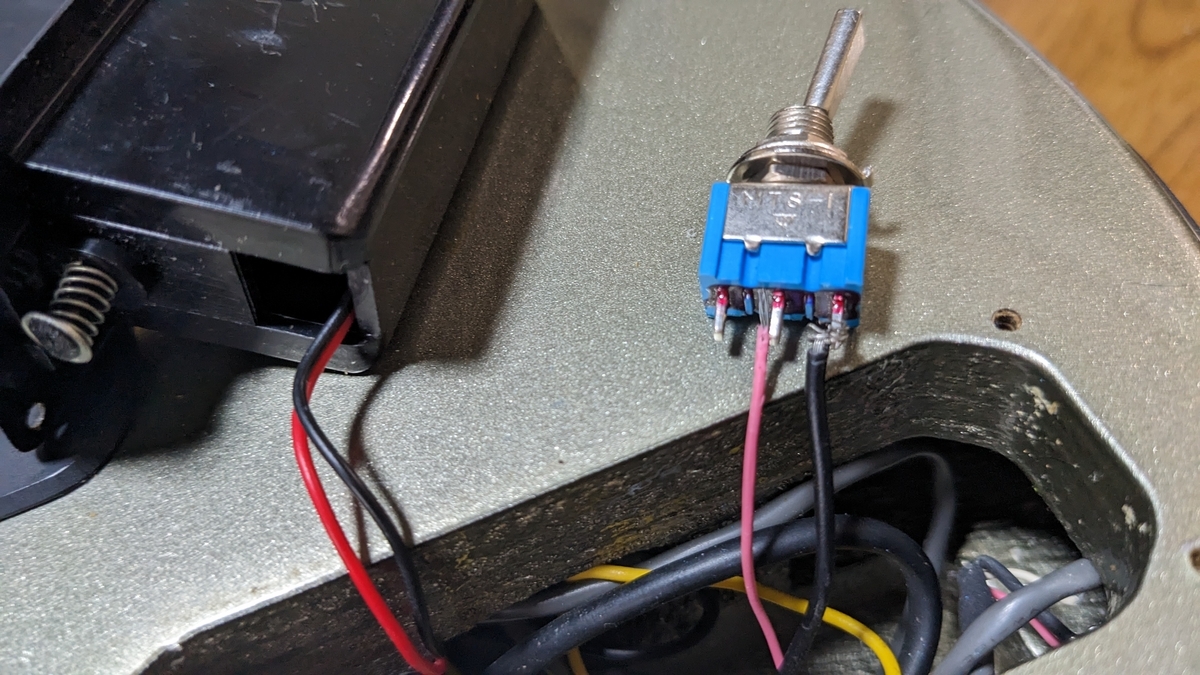

・ステップ4
配線を接続し、動作確認する。
※はんだで付ける前に配線を指差し、電池を入れて動作するか確認して下さい。

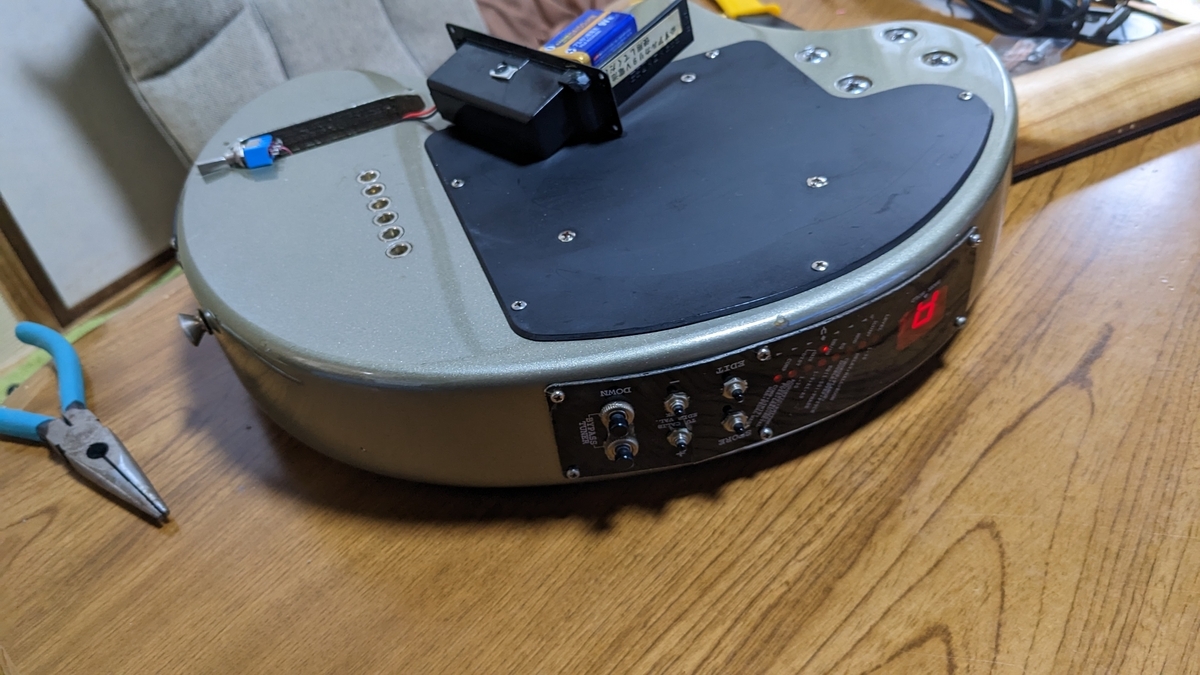

〇右の写真で動作しました！！
感動の瞬間でした！
動作確認後は電池を外す。
（ここで、動作しない方は配線、元の配線が間違いがの可能性があるので組み替えたり・新しいスイッチに問題がある可能性があるので、
2つ目の新しいスイッチを使う等して下さい。それでも動作しない方は、他の原因になります。スイッチ以外の問題の可能性を考えましょう。）

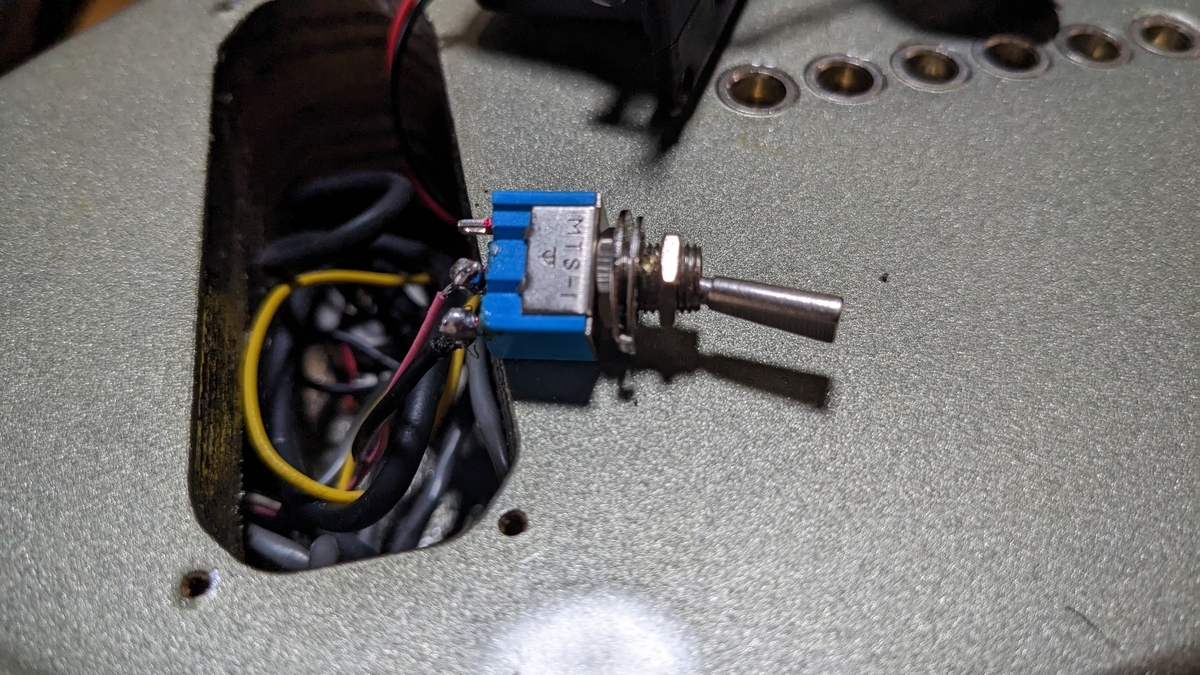

・ステップ5
配線をはんだづけする。
〇下手くそですが、はんだづけ、小学校の授業以来の・ド初心者の私でも出来ました。

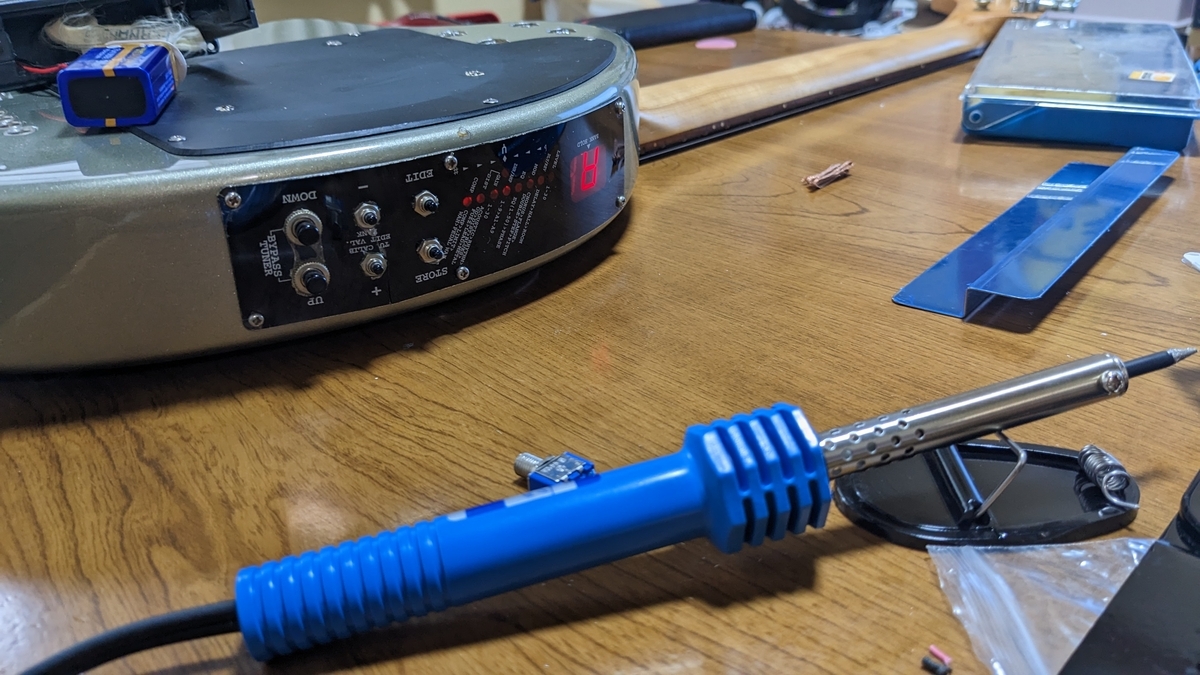

※はんだごては３００度くらいの高温になるので、火傷・火事に注意！！
（高温になる・はんだごては右のように、はんだごて置きは用意しましょう。）

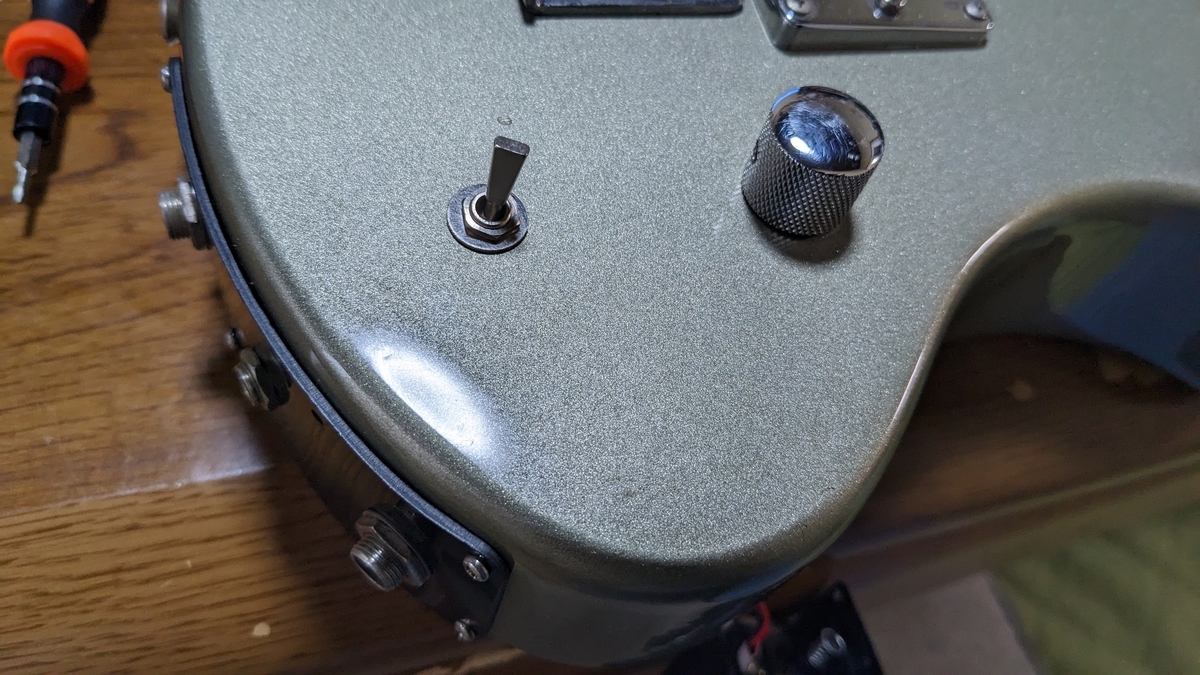

ステップ6

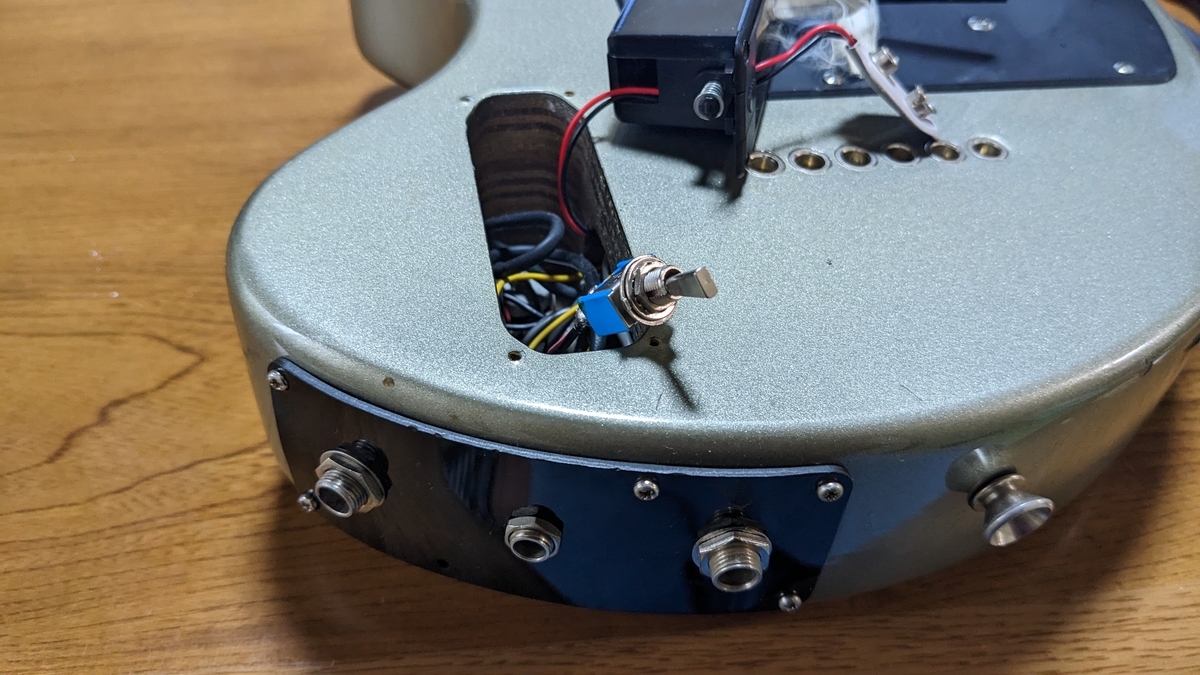

新しいスイッチをネジで固定する。
〇新しいスイッチのネジを外し、ボディーの表に出しネジで固定する。
（ワッシャーが2枚あります。1つはボディーの中、1つはボディーの外に出します。）
ステップ7
電池ボックスを元に戻し作業完了。
以上の手順で完了です。
※特に注意が必要なのは、配線の接続です。
正しく接続しないと、ギターが正常に動作しません。
はんだごて で、はんだづけ する前に、動作するか確認してから はんだづけ しましょう。
○動作しない方へ
スイッチと配線の接続には、説明書が役立ちますが、無い為、元の配線どうりにして、動作しない場合は、配線が途中で切れているか、基盤に問題があるか・壊れている可能性があります。
基盤が壊れている場合は基盤ごと交換になりますが、私は基盤までは詳しくないので、お手上げです。
基板交換は、修理専門業者に任す事をおススメします。
○私は慎重に作業を進め、確実に接続が行われていることを確認しました。
◎修理後の効果と感想 スイッチ交換作業を終えた後、
ギターの動作を確認しました！！
◎驚くくらい、安くて簡単にスイッチ交換が出来ました！
【おススメ商品】
PR
|
価格:49,800円 |
 |
【送料無料】Fernandes / ZO-3 芸達者 デビルマン【中古】【楽器/エレキギター/芸達者/ZO-3/フェルナンデス/デビルマン】 価格:49,800円 |
PR
 |
FERNANDES ZO-3 BLUE スピーカー内蔵ミニエレキギター ブルー ソフトケース付き 【フェルナンデス ゾウさんギター】 価格:39,600円 |
 |
FERNANDES FIT-ZO Black ZO-3専用ハードケース 【フェルナンデス】 価格:12,320円 |
PR
 |
Fernandes IKEBE ORIGINAL ZO-3ST 1963X/GH 価格:58,080円 |
 |
あす楽 新品 即納可能 FERNANDES ZO-3 HARD CASES [ZO-3専用ハードケース FIT ZO] (BROWN) 価格:12,320円 |
 |
Fernandes IKEBE ORIGINAL ZO-3 TL 1962 (3SB) 価格:49,500円 |
PR
 |
FERNANDES ／ Burny ZO-3 HARD CASES [ZO-3専用ハードケース FHC Z] 価格:12,320円 |
 |
あす楽 FERNANDES ／ Burny ZO-3用 SOFT CASES 価格:5,500円 |
カスタムパーツ
PR
 |
Fernandes 初期型ZO-3 中型タイプA 白/黒 105mm/35mm用 ピックガード オリジナル アクセサリー 取り付けネジ 穴有り/穴なし お手軽カスタムにおすすめ！ 価格:1,782円 |
 |
Fernandes ZO-3 オリジナル レスポールタイプ風 102mm用 取り付け穴無し/穴有り ピックガード お手軽カスタムにおすすめ アクリル レーザー加工 白/黒/クリア 価格:831円 |
 |
価格:7,139円 |
まとめ
【Fernandes・ZO-3 DIZI-ZO】フェルナンデス・ゾウさん デジゾー
のギターのスイッチ交換修理に挑戦し、無事に成功しました！！
ジャンクの ZO-3 DIGI-ZO が
フェルナンデス ZO-3 DIGI－ZO に！！なりました！！
スイッチ交換作業は、実際に取り組んでみると簡単なでした！！
ギタリストの皆さんも、トラブルが起きた際には、
修理にチャレンジしてみてください。
※あくまで、自己責任でお願い致します。
自身のスキルも向上し、愛用のギターを長く楽しむことができます。
皆さんの修理のご参考になれば幸いです。
